新型液壓油管及電纜塑料拖鏈結構
發布日期：2022-1-10
舉高噴射消防車是當前應用比較廣泛的消防車輛。舉高噴射消防車通常在臂架末端安裝有消防炮或其它破拆設備，以實現火宅撲滅或者現場破拆救援，在使用臂架達到滅火和救援的前提是能夠?qū)㈦娎|與液壓等控制源輸送至臂架末端或臂架任意控制部位。
目前的舉高消防車均為將拖鏈安裝在臂架側面，不僅增大了臂架整體尺寸，同時影響了臂架外觀，而且此種拖鏈技術對臂架的數量及總的伸縮行程具有一定的限制。
為了解決上述技術問題，本塑料拖鏈提供了一種結構簡單合理、安全高效的利用拖鏈帶動油管及電纜移至臂架內部的液壓油管及電纜塑料拖鏈結構。
液壓油管及電纜塑料拖鏈結構，包括尾臂、內臂、主臂，所述尾臂與內臂之間通過副拖鏈連接，所述內臂與主臂之間通過主拖鏈連接，所述油管和電纜組件固定在主拖鏈及副拖鏈內。
主拖鏈的首端固定在主臂的中部，所述主拖鏈的末端固定在內臂的首端。
副拖鏈的首端固定在內臂的中部，所述副拖鏈的末端固定在尾臂的首端。
油管和電纜組件中間段固定在內臂上。
借由上述方案，本塑料拖鏈具有以下優點：
液壓油管及電纜塑料拖鏈結構，結構簡單，安裝方便，通過利用拖鏈帶動油管及電纜移至臂架內部，操作上十分方便，有效防止油管及電纜之間纏繞而造成混亂，解決了長行程臂架無法輸送油、電的問題，同時使臂架動作更平順、美觀。

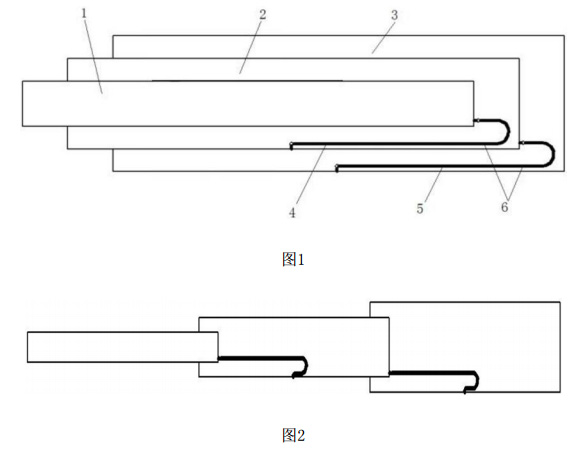

一種液壓油管及電纜塑料拖鏈結構，其原理為油管與電纜組件6跟隨主拖鏈5及副拖鏈4的移動而移動，當尾臂1向前伸出，牽引副拖鏈4的末端向前移動，直至尾臂1全部伸出；主拖鏈5與內臂2的運動原理與上述原理相同。
